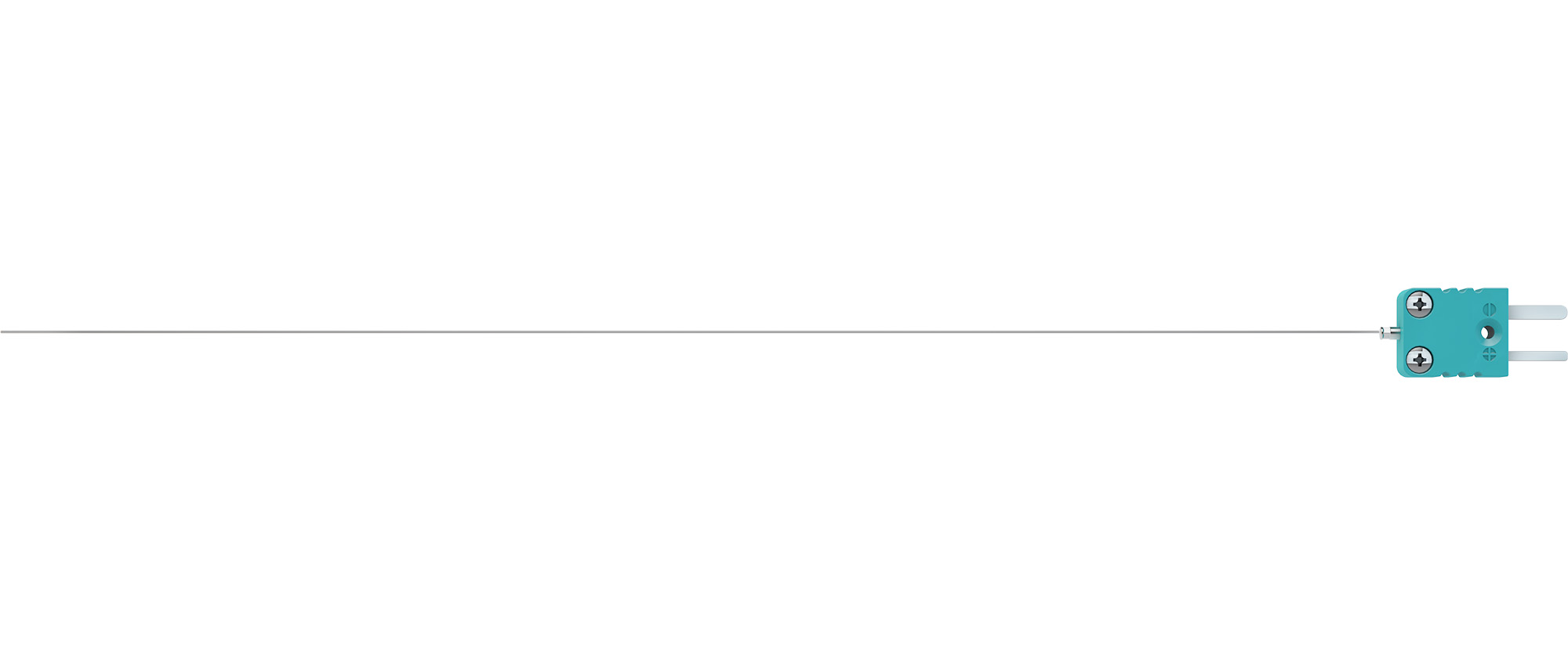

Miniatur-Mantelthermoelement mit Miniatur-Steckverbinder

Miniatur-Mantelthermoelement mit Miniatur-Steckverbinder

Mineralisolierte Miniatur-Mantelthermoelemente mit Miniatur-Steckverbinder (Flachkontakt) bieten besonders schnelle Ansprechzeiten (bei Ø 0,5 mm beträgt die Ansprechzeit bei Direktwärmeübergang ca. 25 ms – bei 0,25 mm sind es nur noch 7 ms). Die robusten und gleichzeitig besonders dünnen Miniatur-Mantelthermoelemente werden vor allem in der Analyse- und Medizintechnik, Laboren, Nanotechnologie sowie für die Temperaturmessung in Dichtungen, Spalten und Bohrungen verwendet.

Die Flachkontakt-Steckverbindung eignet sich durch ihre geringe Aufbauhöhe besonders zum Einsatz an schwer zugänglichen Stellen.

Mantelleitung gemäß DIN EN 61515, Thermopaar (Innenadern) gemäß DIN EN 60584-1. Die biegbare mineralisolierte Mantelleitung schützt die Innenadern vor Umgebungseinflüssen und mechanischer Beanspruchung.

Einsatztemperatur der Messstelle: -200 bis +1.300 °C, abhängig vom ausgewählten Thermoelementtyp und dem Durchmesser der Mantelleitung.

Wir können Ihr Miniatur-Mantelthermoelement mit einer Fühlerlänge (mineralisolierter Teil) von wenigen Millimetern bis zu 10 Metern fertigen.

Die Ausführung ist auf Wunsch mit Miniatur-Stecker oder Miniatur-Buchse möglich. Die Steckkontakte sind flach und immer in der jeweiligen Ausführung des Thermopaares (z.B. Typ K) des gewählten Mantelthermoelementes.

Nach Bedarf mit Kunststoffsteckverbindung (200 °C) oder mit Keramik-Steckverbindung (600 °C).

Erhältlich als Typ K, J*, N*, E* und T*.
*nur bei Ø 0,5 mm

Als Einfachthermoelement lieferbar.
Klasse 2 (Standard); Klasse 1 auf Anfrage möglich.
Art der Messstelle: isoliert, mantelverschweißt oder offenliegend
Wählbarer Manteldurchmesser: Ø 0,15 mm – 0,5 mm

Weitere Ausführungen und Mantelwerkstoffe auf Anfrage.

Typ

Typ E, Typ J, Typ K, Typ N, Typ T

Manteldurchmesser

0,15 mm, 0,25 mm, 0,34 mm, 0,5 mm

Mantelwerkstoff

Edelstahl, Inconel 600

Ausführung Messstelle

isoliert, mantelverschweißt, offenliegend

Anschluss

Flachkontakt-Buchse, Flachkontakt-Buchse (Keramik), Flachkontakt-Stecker, Flachkontakt-Stecker (Keramik)
